上次我們介紹了高頻電刀的工作原理和全自動高頻電刀分析儀對應的測試項目，本次我們就高頻電刀常用的單極性、雙極性輸出功率進行檢測，高頻電刀輸出的功率的大小直接與我們手術效果和人身安全息息相關，定期對高頻電刀的輸出進行測試十分重要。

一、單極性輸出檢測

單極性是高頻電刀常用的工作模式，在大大小小的各種手術都有較多的應用，也是我們對電刀進行檢測重要的檢測項目，步驟如下。

1.1,連接設備

SECULIFE ESXTRA高頻電刀分析儀在測試之前需要和DUT（被測設備）之間建立連接。如上圖所示，DUT的單極插座通過測量電纜(黃色標記)與SECULIFE ESXTRA的黃色安全插座相連。通過藍色電纜連接SECULIFE ESXTRA和DUT的中性電極接口(參見藍色標記)。

1.2,設置測試參數

測量參數(如電阻)可在觸摸屏上設置(黑色標記)。將腳踏開關的輸出與DUT的腳踏開關輸入連接后，DUT可以遠程控制。測量是通過按下腳踏開關符號(用紅色標記)進行的。

1.3，驗證輸出功率（單極性）

高頻電刀輸出設置值 40 W,SECULIFE ES電刀分析儀測量值37.1W，測試結果符合GB 9706.4 規定輸出功率偏差≤20%。

二、雙極性輸出測試

高頻電刀雙極性輸出一般常用于一些需要精細操作的手術，如顱腦外科，五官科，雙極性輸出由于電流只在電刀的2個極性之間流動，一般輸出功率小于單極性。雙擊性輸出功率的測試方法與單極性測試略有區別，具體方法步驟如下。

2.1，連接設備

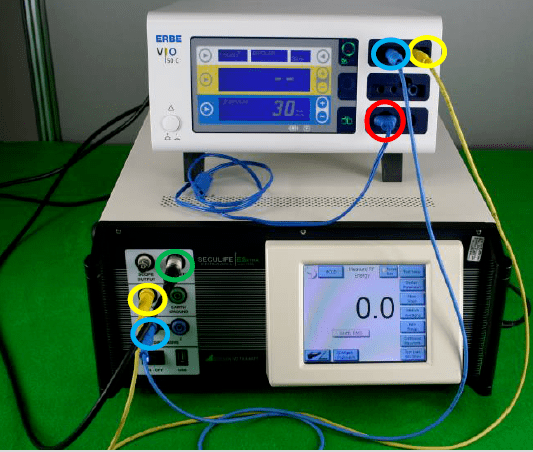

將黃色電纜插入DUT的雙極插座，并插入SECULIFE ESXTRA的黃色安全插座(用黃色標記)。此外，藍色電纜必須插入到DUT的雙極插座(中間)，并連接到SECULIFE ESXTRA(左插座)。短接藍色插頭（紅色標記）使中性電極監測失效。

2.2，選擇參數設置和執行測試

測量參數可通過觸摸屏設置，測量是通過按下腳踏開關符號開始的。

2.3，驗證輸出功率（雙極性）

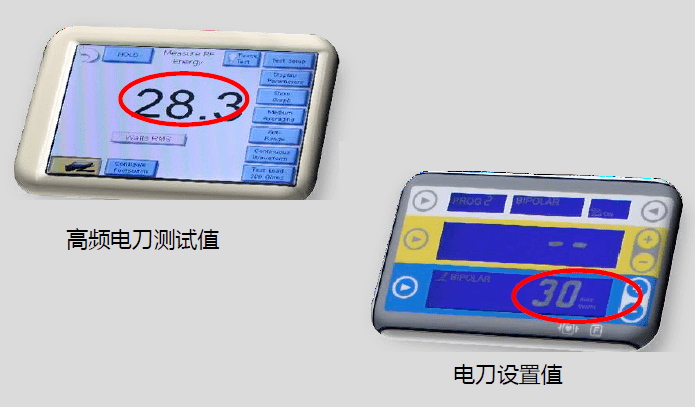

電刀輸出設置值 30 W,SECULIFE ES電刀分析儀測量值28.3W，測試結果也符合國標要求。

以上就是高頻電刀常見的單、雙極性輸出功率測試，下次我們將介紹高頻電刀另一個與安全息息相關的高頻電刀的漏電流測試，敬請關注。
